Пневматический вентиль TR218A (по классификации ETRTO — V4.01.1 / V4.01.2 или V4.04.1) является специализированным индустриальным стандартом. Он спроектирован для установки на автокамеры крупногабаритной, сельскохозяйственной и промышленной техники. Ключевая особенность вентиля — его водо-воздушная (Air-Liquid) конструкция. Она позволяет не только нагнетать воздух, но и заправлять колеса жидким балластом (растворами антифриза) для утяжеления спецтехники и улучшения сцепления с грунтом.
Предлагаем Вам поближе познакомиться с техническими параметрами, конструктивными особенностями и регламентом обслуживания вентиля TR218A.

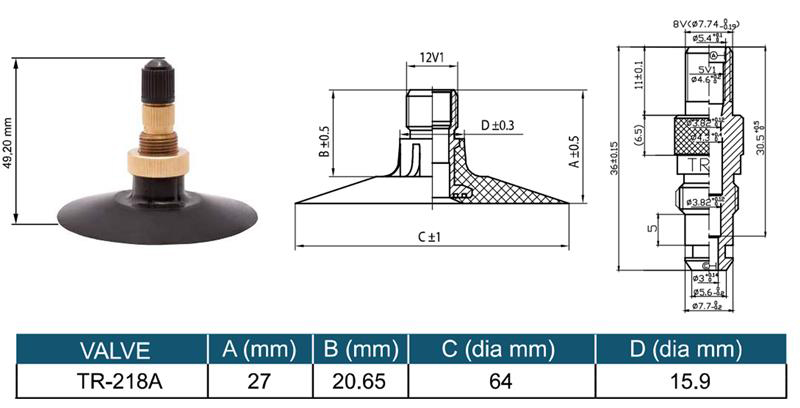

Технические характеристики и геометрические параметры
- Диаметр ободного отверстия — 15,7 мм (0.625″) — стандарт для тяжелых тракторных и индустриальных дисков.
- Высота металлического штока — 27 – 35 мм — обеспечивает удобный доступ к заправочному пистолету.
- Общая длина в сборе — 46 – 50 мм — с учетом установленного корпуса золотника.
- Диаметр резиновой подложки — 63,5 мм – 65 мм (до 100 мм у ремонтных) — распределяет нагрузку, предотвращая вырыв из тела камеры.
- Тип основного золотника — Стандартный автомобильный (Schrader) — позволяет использовать обычные компрессоры и манометры.
- Максимальное рабочее давление — До 10,3 бар (150 PSI) — повышенный запас прочности для работы под высокой нагрузкой.
Конструктивное устройство: двухкомпонентная система
Главное отличие вентиля TR218A от стандартных грузовых клапанов — съемный корпус золотника (Core Housing / кассета CH3). Вентиль состоит из двух основных металлических частей:
- Нижний латунный корпус: Жестко приварен вулканизацией в резиновую подложку (латку) автокамеры. Он имеет широкое внутреннее отверстие для быстрой прокачки жидкостей. На его наружной стороне нарезана резьба под прижимную контргайку, которая фиксирует вентиль в ободе диска.
- Верхний съемный элемент (CH3): Вкручивается внутрь основного корпуса. Внутри этой детали расположен стандартный ниппель.
Важный момент: при заправке колеса балластом (водой или солевым раствором) верхний элемент CH3 полностью выкручивается. Это открывает сквозной канал большого диаметра. Жидкость беспрепятственно проходит в камеру, не повреждая хрупкий пружинный механизм ниппеля.

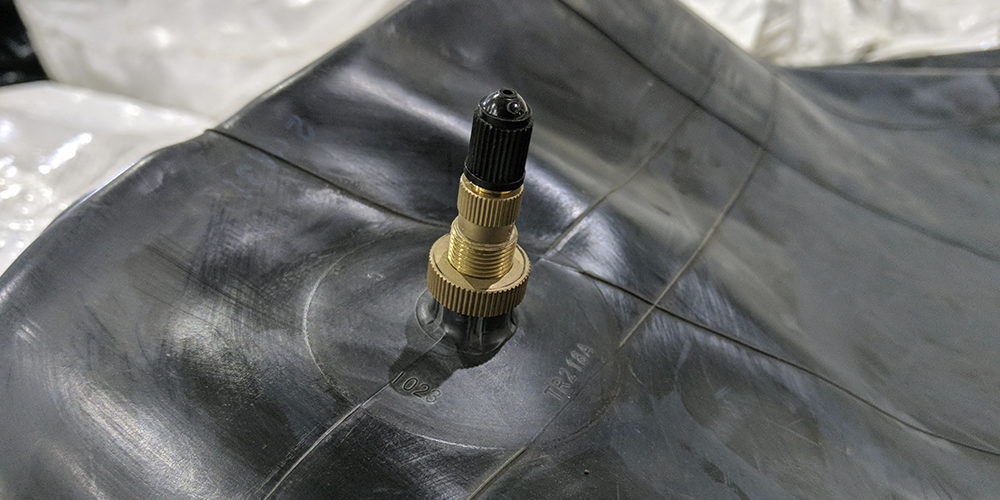

Вентиль TR218A: область применения
Вентиль TR218A применяется в радиальных и диагональных камерах следующей техники:
- Сельскохозяйственные тракторы: В основном устанавливается на камеры задних (ведущих) колес (например, МТЗ, ХТЗ, John Deere, Case).
- Строительная и дорожная техника: Автогрейдеры, скреперы, экскаваторы-погрузчики.
- Лесозаготовительные машины: Скиддеры (трелевочные тракторы) и форвардеры.
- Вилочные погрузчики: Тяжелые индустриальные модели.
Примеры камер с вентилем TR218A
Технология монтажа и ремонта автокамер с TR218A
При повреждении вентиля в процессе эксплуатации (вырыв, излом штока, коррозия резьбы) замена всей крупногабаритной камеры экономически нецелесообразна. Используется ремонтный вентиль TR218A.
Существует два метода интеграции вентиля в камеру. Рассмотрим подробнее.
1. Холодная вулканизация (профессиональный и быстрый метод):
- Используется ремонтный вентиль с нанесенным на заводе активным адгезивным слоем (химический пластырь).
- Старый вентиль полностью вырезается. Зона вокруг отверстия зачищается шероховальной фрезой и обезжиривается.
- Наносится клей-активатор (цемент для холодной вулканизации). После его подсыхания вентиль плотно прикатывается роликом от центра к краям. Линия связи образуется на молекулярном уровне.
2. Горячая вулканизация
- Применяется вентиль без адгезивного слоя (чистая сырая резина на подложке).
- Процесс требует нанесения дополнительного слоя резины и запекания в вулканизаторе под давлением и при температуре около 140–150*С.
Эксплуатационные рекомендации и риски
Защита от коррозии: Так как через вентиль прокачиваются агрессивные растворы (например, хлорид кальция (CaCl2) для предотвращения замерзания воды в шинах зимой), корпус TR218A изготавливается из высококачественной латуни. Регулярно проверяйте целостность уплотнительных колец корпуса CH3, чтобы избежать утечек раствора на стальной диск.
Контргайка (Rim Nut): Всегда затягивайте ободную гайку вручную без чрезмерного усилия. Перетяжка может привести к деформации резинового основания вентиля или его подрезу об острые края вентильного отверстия в диске.
Качество латуни: Остерегайтесь дешевых реплик из хрупких сплавов сплава цинка. Они подвержены коррозионному растрескиванию под напряжением (особенно в агрессивной среде жидкого балласта).
